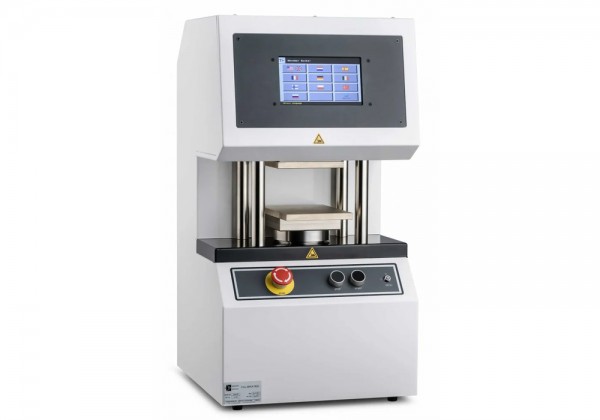

17-56 Пресс для испытания гофрокартона и его компонентов на сопротивление сжатию



Пресс предназначен для испытаний образцов из гофрокартона, картона для плоских слоев и бумаги для гофрирования на сжатие в соответствии с требованиями известных международных и национальных стандартов для определения параметров RCT, ECT, CMT, CCT, PAT, FCT, SLT, SQT.

Торговая марка: TMI Büchel

Страна происхождения: США

Информация в формате PDF (4 МБ)


Назначение

Проведение испытаний на сжатие по различным методикам:

• RCT (испытание кольца на смятие),
• CMT (испытание плоского образца),
• ECT (торцевое сжатие),
• PAT (расслаивание),
• FCT (сжатие после фальцовки) и другие.

Принцип действия

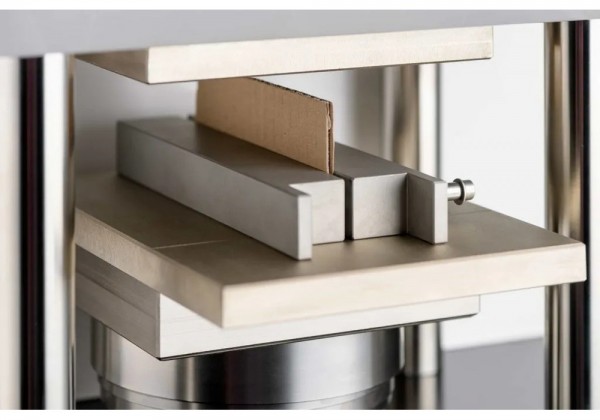

Образец фиксируется между верхней и нижней плитами, после чего подвергается сжатию с заданной скоростью. Прибор регистрирует усилие, деформацию и строит кривую нагружения.


Особенности

Благодаря прочной конструкции и прецизионному тензодатчику прибор обеспечивает высокую точность измерений в широком диапазоне нагрузок (до 5000 Н).

После каждого испытания результаты выводятся на дисплей. Помимо результатов, также показываются статистика и кривая нагружения. Программное обеспечение позволяет оператору создать отдельные процедуры испытаний. Единицы измерений и параметры легко изменить, что обеспечивает получение результатов в соответствии со множеством стандартов. Данные легко передаются в ПК, особенно прииспользовании программы GraphMaster™.
Специальные держатели и приспособления дляобразцов расширяют возможности прибора. Точность обеспечивается прецизионным тензодатчиком, который обеспечивает высокую точность как при высоких, так и принизких нагрузках.

• Прочный и надежный
• Эргономическая конструкция
• Прецизионный тензодатчик
• Наибольший редел измерений до 5000 Н
• Имеются специальные держатели и приспособлениядля образцов
• Простой интерфейс
• Подходит для различных испытаний: RCT, CMT, CCT,PAT, ECT, FCT, SQT

Международные стандарты
• DIN 53134, 53149
• PPITA/AS 1301.429s
• F EFCO No. 11, No. 8, No. 6
• SCAN P34, P27, P33. P32, P42
• ISO 12192, 7263, 3037, 13821, 3035
• APPITA/AS 1301.407s, 1301.434s, 1301.430s, 1301.444s
• TАPPI T822, T809, T843, T821, T811, T823, T838, T839,T825, T829
Технические характеристики
Модель Серия 17-56
Единицы измерения
  Н, фунты, Н/м, фунт/дюйм,кПа,фунт/фут, фунт/кв. дюйм, кН/м
Диапазон измерений
  0,000 – 5,000 Н (1,125 фунт)
Рабочий ход
  4 – 78 мм (0.158 -3.07 дюймов)
Скорость перемещ.
  5-50мм/мин (0.2 – 2.00 дюйм/мин)
Скорость возврата
  ± 100 мм/мин (4.00 дюйм/мин)
Верхняя плита
  125 x 125мм (4.92 x 4.92 дюймов)
Нижняя плита
  180 x 125мм (7.08 x 4.92 дюймов)
Погрешность измерений  не хуже 1% от изм. значения 7 языков
Защита от перегрузки
  Настраиваемая, макс. 5000 Н
Электросеть 100 – 230 В, 50/60 Гц
Габариты 370 x 400 x 710 мм (Ш x Г x В) (14.5 x 15.7 x 28 дюймов)
Вес 69 кг (152 фунта)
Интерфейсы • Порт mini USB
• GraphMaster™/последовательность данных





Дополнительные принадлежности
• ПО Graph Master
• Приспособления для испытаний и держатели образцов
• Ножи
